Samsung Kuralları Yeniden Yazıyor: İşlemcilerde 3 Boyutlu Dönem Başladı!

Güney Koreli teknoloji devi Samsung, yarı iletken dünyasında yeni bir çağ başlatarak dünyanın ilk dikey istiflenmiş 3D transistör (3D Stacked FET) teknolojisini başarıyla hayata geçirdi. Dünyanın en büyük üç yarı iletken konferansından biri olan VLSI Sempozyumu 2026’da sunulan bu yeni mimari, "En İyi Makale" (Best Paper) ödülünü kazanarak büyük bir sansasyon yarattı. Bugüne kadar yan yana dizilen transistörleri ilk kez üst üste koymayı başaran Samsung, yapay zeka (AI) ve yüksek performanslı bilgi işlem (HPC) çiplerinin geleceğini tamamen değiştirmeye hazırlanıyor.

İki Boyutlu Düzlem Bitti Transistörler Artık "Ayağa Kalkıyor"

Geleneksel işlemci üretiminde güç ve performans artışı, transistörleri daha fazla küçülterek aynı alana daha çok parça sığdırmakla yapılıyordu. Ancak mevcut teknolojiler artık fiziksel sınırlarına ulaştı. Samsung'un geliştirdiği 3D Stacked FET mimarisi, bu kısıtlamayı yatay düzlemden dikey boyuta geçerek kırıyor.

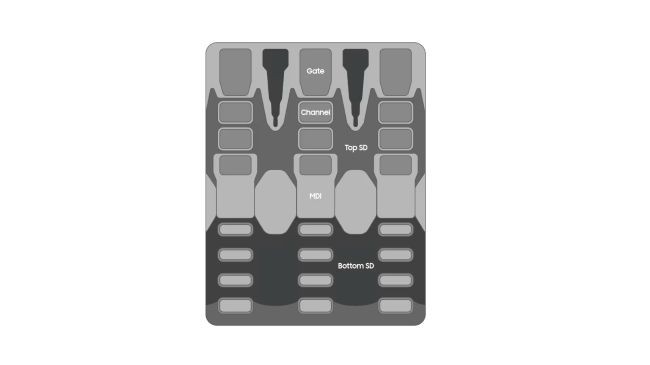

Dikey İstifleme: Yeni mimari, "n-tipi" ve "p-tipi" olmak üzere iki farklı transistörü doğrudan üst üste yerleştiriyor. Bu sayede tek bir transistörün kapladığı taban alanı yarı yarıya azalıyor.

Üçlü Nanoson Kulvarı: Üst üste binen bu iki transistörün her birine akımın çok daha gür ve pürüzsüz akabilmesi için üçer adet nanosheet (nanokatman) kanalı bağlandı.

Boyut Rekoru: Transistör kapılarının arasındaki yatay mesafe (gate pitch) endüstride ilk kez 42 nanometreye kadar düşürülerek en yüksek yoğunluğa ulaşıldı.

Teknik Verilerle 3D Transistörün Getirdiği Güç

Bu yeni mimari, kağıt üstündeki bir tasarımdan ibaret değil. Samsung laboratuvarlarında üretilen çalışan prototipler, performans testlerinde dudak uçuklatan teknik veriler ortaya koydu

%100 Performans Artışı: Aynı çip alanı kullanılmasına rağmen teorik hesaplamalara göre işlem gücü tam 2 katına (%100 artış) çıkıyor.

İki Kat Enerji Verimliliği: Transistörler dikey düzlemde birbirine çok daha yakın olduğu için elektrik sinyalleri daha az enerji harcayarak iletiliyor ve güç tasarrufu 2 kat iyileşiyor.

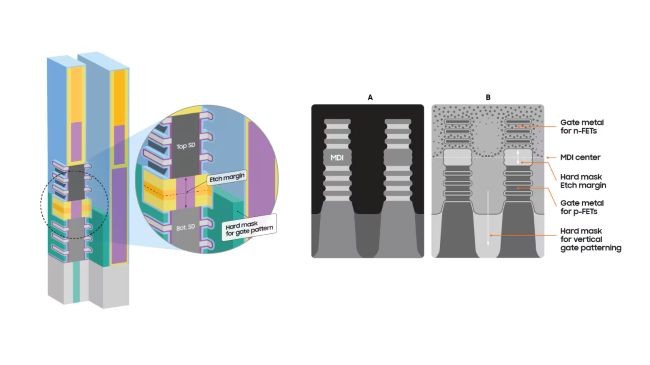

Sıfır Elektriksel Parazit: Üst üste binen transistörlerin birbirini manyetik olarak bozmaması için Orta Dielektrik İzolasyon (MDI) adı verilen özel bir yalıtım katmanı icat edildi.

Bellek Teknolojisi İşlemcilere Taşındı

Sektör analizlerine göre dikey olarak katman çıkma fikri aslında yabancı bir teknoloji değil. Samsung bu yöntemi zaten yıllardır telefon depolama hafızalarında (V-NAND) ve yüksek hızlı yapay zeka belleklerinde (HBM) başarıyla kullanıyordu. Ancak bu mantığı ilk kez mantık (logic) yani doğrudan CPU ve GPU işlemci çekirdeklerine uygulamak çok büyük bir mühendislik başarısı olarak kabul ediliyor. Geliştirici ekibin lideri Hwang, bu aşamayı "Geleceğin süper bilgisayarlarını inşa etmek için ilk tuğlayı koymak" şeklinde tanımlıyor.

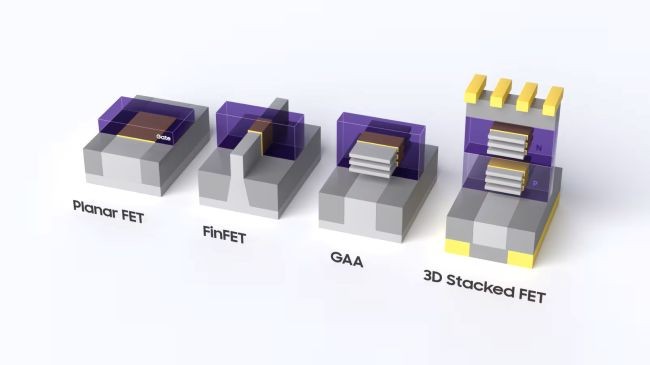

Samsung 3D Transistör Gelişim Tablosu

Geleceği Nasıl Etkileyecek?

Son iki yıldır TSMC karşısında pazar payı kaybeden Samsung Foundry (Döküm) departmanı, bu tarihi hamlesiyle birlikte 1 nanometre altı (Angstrom) yarışında çok büyük bir avantaj elde etti. Yapay zeka veri merkezlerinin elektrik hatlarını sarsacak kadar yoğun güç tükettiği günümüzde, bu yeni çip mimarisi akıllı telefonlardan devasa bulut sunucularına kadar her cihazın çok daha az ısınmasını ve katbekat hızlı çalışmasını sağlayacak.
