Fujitsu’dan 1.4 nm Yapay Zeka Çipi Hamlesi

Fujitsu’dan 1.4 nm Yapay Zeka Çipi Hamlesi

Japonya, küresel yarı iletken rekabetinde yeni bir sayfa açıyor

Japon teknoloji devi Fujitsu, yapay zeka odaklı veri işleme ihtiyaçlarını karşılamak üzere 1.4 nanometre üretim sürecine sahip yeni nesil bir çip geliştirmek için düğmeye bastı. Projenin geliştirme ve üretim süreçlerinin tamamen Japonya içinde yürütülmesi planlanıyor. Üretim ise Japon yarı iletken girişimi Rapidus tarafından üstlenilecek.

📌 Stratejik Ortaklık: Fujitsu & Rapidus

Henüz seri üretime geçmemiş olan Rapidus, en ileri üretim teknolojilerini ticarileştirmeyi hedefleyen stratejik bir oyuncu olarak öne çıkıyor.

• Bu anlaşma, Rapidus’un yerli müşterilerden aldığı ikinci büyük sipariş oldu.
• Daha önce Canon, dijital kameralar için görüntü işleme çiplerini Rapidus’a sipariş etmişti.
• Rapidus’un 2027 mali yılında ikinci fabrikasının inşasına başlaması planlanıyor.

Bu işbirliği, Japonya’nın yarı iletken alanında yerli üretim kapasitesini güçlendirme stratejisinin önemli bir parçası olarak değerlendiriliyor.

💰 Devlet Destekli Ar-Ge

Fujitsu, Japonya’nın devlet destekli Ar-Ge kurumu NEDO programına başvuruda bulundu.

• Toplam geliştirme maliyeti: 58 milyar yen (yaklaşık 363 milyon dolar).
• Kabul edilmesi halinde maliyetin yaklaşık %66’sı kamu tarafından karşılanacak.

Bu destek, Japon hükümetinin yarı iletken bağımsızlığını artırma ve küresel rekabette Japon şirketlerini öne çıkarma hedefiyle uyumlu.

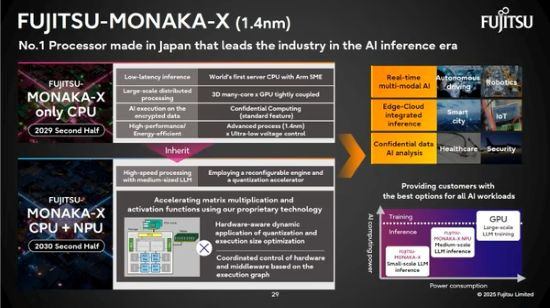

⚙️ Teknik Vizyon: NPU + CPU Tek Pakette

Geliştirilecek çipin merkezinde, yapay zeka işlemlerine özel tasarlanmış NPU (Neural Processing Unit) yer alacak.

• Fujitsu, bu NPU’ları kendi geliştirdiği CPU’larla tek bir paket içinde birleştirmeyi planlıyor.
• Bu CPU’ların, Japonya’nın yeni nesil süper bilgisayarı Fugaku NEXT gibi projelerde kullanılması hedefleniyor.

Bu yaklaşım, yüksek performanslı hesaplama (HPC) ve yapay zeka uygulamalarında Japonya’nın küresel rekabet gücünü artırmayı amaçlıyor.

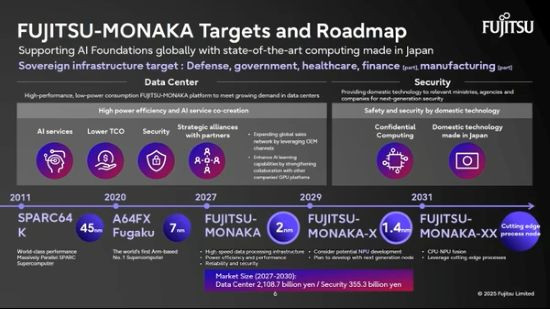

📅 Yol Haritası

Fujitsu’nun daha önce açıkladığı plan:

• 2027: 2 nm üretim sürecine sahip FUJITSU-MONAKA işlemcisi.
• 2029: 1.4 nm üretim sürecine sahip FUJITSU-MONAKA-X platformu.

Bu yol haritası, Japonya’nın küresel yarı iletken yarışında TSMC, Intel ve Samsung gibi devlerle rekabet etme niyetini açıkça ortaya koyuyor.

🔎 Analiz: Ne Anlama Geliyor?

• Teknolojik bağımsızlık: Japonya, kritik yarı iletken teknolojilerinde dışa bağımlılığı azaltmayı hedefliyor.
• Küresel rekabet: 1.4 nm üretim süreci, dünyada yalnızca birkaç şirketin ulaşmayı planladığı bir seviye. Bu, Japonya’yı yeniden öncü konuma taşıyabilir.
• Yapay zeka odaklı tasarım: NPU ve CPU’nun tek pakette birleşmesi, özellikle AI ve süper bilgisayar uygulamalarında büyük avantaj sağlayacak.
• Devlet desteği: Kamu fonları, bu projeyi sadece ticari değil, aynı zamanda ulusal stratejik bir girişim haline getiriyor.
• Kaynak: https://asia.nikkei.com/business/tech/semiconductors/japan-s-fujitsu-to-develop-cutting-edge-1.4-nm-chips-for-ai-processing
•
