Kimse Bunu Beklemiyordu: Çin'den Dünyayı Sarsacak Yapay Zeka Çipi Hamlesi!

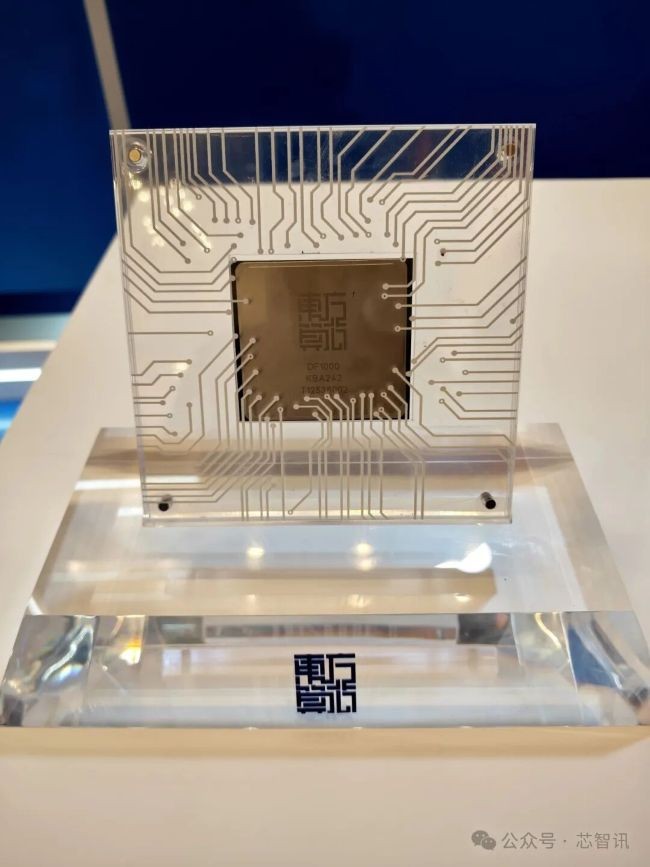

Çinli yapay zeka girişimi Dongfang Suanxin (DFSX), ABD yaptırımlarını ve High-Bandwidth Memory (HBM) tedarik darboğazını tamamen baypas eden, %100 yerli tedarik zinciriyle üretilmiş "DF1000" AI hızlandırıcısını ve devrimsel "3.5D Infinity Chiplet" paketleme mimarisini Şanghay'da resmi olarak tanıttı. 2024 yılında gizlilik içinde kurulan ve son yatırım turuyla 1.8 milyar dolar piyasa değerine ulaşan şirketin arkasında, Çin hükümetinin kıdemli danışmanlarından Tsinghua Üniversitesi Profesörü Wei Shaojun bulunuyor.

Batı'nın uyguladığı gelişmiş litografi kısıtlamalarına karşı Çin'in en somut ve radikal yanıtı olan bu teknoloji; ham transistör gücü yerine, mimari inovasyon ve 3D DRAM entegrasyonuyla NVIDIA dominasyonuna meydan okuyor.

Batı Ambargolarına Fiziksel Çözüm: 14nm Süreç ve 3D DRAM

Washington’ın en gelişmiş yonga üretim nodlarını (3nm, 5nm) ve yapay zekanın kalbi olan HBM belleklerini Çin'e yasaklamasının ardından DFSX, tamamen olgun bir teknoloji olan 14nm üretim geometrisine yöneldi. Şirket, eski donanımları devasa kümeler halinde bir araya getiren Huawei tarzı "fiziksel genişleme" yöntemini reddederek, 20 yıllık Tsinghua araştırmalarını ticarileştiren "yazılım tanımlı, belleğe yakın hesaplama (Near-Memory Computing)" yaklaşımını seçti.

HBM Yerine 3D DRAM: Çin, Güney Koreli ve Amerikalı üreticilerin elindeki HBM tekeline bağımlı kalmamak için yerli 3D DRAM teknolojisini geliştirdi. Özel bellek katmanları, işlemci çekirdeğinin üzerine Lego tuğlaları gibi dikey olarak istifleniyor. Bant Genişliği Patlaması: DF1000, bu dikey mimari sayesinde 6.4 TB/s bellek bant genişliği sunuyor. Bu değer, küresel standart olan NVIDIA Hopper H100’den tam iki kat, yeni nesil H200'den ise %33 daha fazladır.

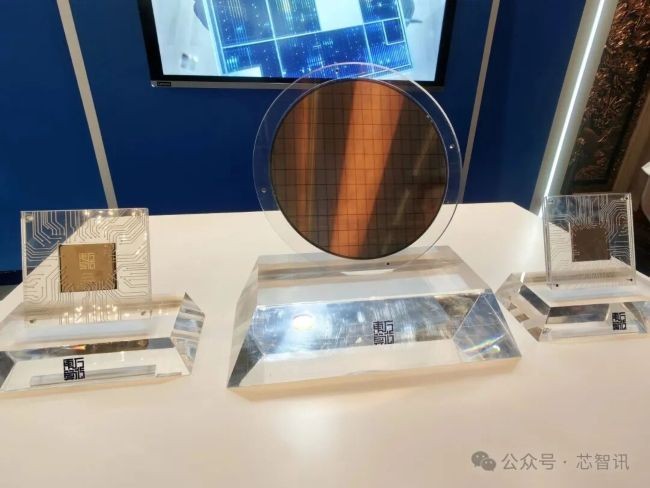

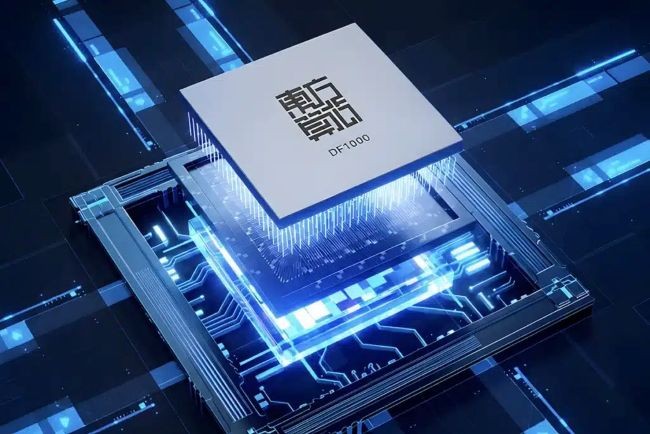

Ezber Bozan Paketleme: 3.5D Infinity Chiplet Mimarisi

DFSX’in "3.5D+" olarak da adlandırdığı Infinity Chiplet paketleme mimarisi, gelişmiş paketleme kısıtlamalarını aşmak için üç temel sütun üzerine inşa edildi:

Dikey Alan Tasarrufu: Veri depolama yapıları 3D olarak üst üste istiflenerek aynı silikon alanında maksimum verimlilik ve minimum gecikme elde ediliyor.

Gelişmiş Hibrit Bağlama (Hybrid Bonding): Çipler arası bağlantı aralığı mikro-metre seviyesinden sub-mikron (mikron altı) seviyesine indirildi. Bu sayede silikon içi geçiş yolları (TSV) 10 kat artarken, veri aktarım güç tüketimi radikal şekilde düştü.

Esnek Kablolama: Çip, çalıştırdığı yapay zeka yazılımının algoritmasına göre kendi iç donanımsal kablolama hatlarını anlık olarak yeniden şekillendirebiliyor.

Teknik Veriler ve Performans İddiaları

DFSX tarafından paylaşılan resmi dökümanlara göre DF1000’in teknik kapasitesi şu şekildedir:

Saf Güç: Yapay zeka eğitim ve çıkarım modellerinde yaygın kullanılan BF16 formatında 520 TFLOPs (TOPS) işlem gücü.

Çip Bağlantı Hızı: 900 GB/s çipler arası (Scale-Up) iletişim bant genişliği.

Gerçek Dünya Performansı (LLM): Popüler yapay zeka modeli Llama 3 70B üzerinde yapılan testlerde saniyede 500 Token üretim hızına ulaşıldı. Çin menşeili DeepSeek-3.2 modelinde ise token başına çıktı süresi (TPOT) 20ms olarak kaydedildi.

Süper Düğümler ve Ekosistem Kurulumu

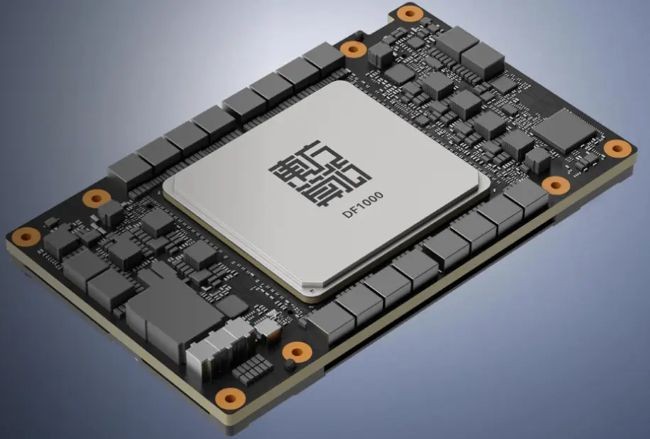

Çin, DF1000'i sadece tek bir çip olarak değil, doğrudan veri merkezlerine yerleştirilebilecek bütüncül bir ekosistem olarak piyasaya sürdü. Kartlar, endüstri standardı olan OAM 2.0 arayüzüyle sunuluyor.

Şirket, sunucu tarafında Zhaoxin ile iş birliği yaparak 120 çekirdekli yerli CPU'larla entegre çalışan AI Süper Düğümleri oluşturdu. Maksimum 8 adet DF1000'i bir araya getiren tek bir işlem rafı; 4.16 PFLOPs FP16 işlem gücü, 51.2 TB/s toplam bellek bant genişliği sunuyor ve 12kW enerji tüketiyor. Bu yapılar 64 raktan başlayıp 512 raka kadar devasa süper bilgisayar kümelerine dönüştürülebiliyor.

DFSX’in Yol Haritası (2026 - 2028)

DF1000 modelinin sevkiyatına resmi olarak başlayan DFSX, NVIDIA'nın güncel Blackwell mimarisine doğrudan rakip olacak agresif bir yol haritası açıkladı:
